集成电路设计,常被称为IC设计,是集成电路产业的智力核心与价值源头。它如同建造摩天大楼前的精密蓝图,决定了芯片的功能、性能、功耗和成本,是整个产业链的“定义者”与“引领者”。
一、 什么是集成电路设计?
集成电路设计是指根据系统需求,利用专门的电子设计自动化(EDA)工具,将数十亿甚至上百亿个晶体管、电阻、电容等基本元件,按照特定的逻辑功能和性能指标,在微小的硅片上“绘制”出可制造的电路版图的过程。其最终产出是芯片的“设计图纸”——GDSII文件,交由制造厂进行光刻和流片。
二、 设计流程全景
一个完整的IC设计流程是一个高度复杂的系统工程,通常可以分为以下几个关键阶段:
- 系统定义与架构设计:明确芯片的应用场景(如手机SoC、AI加速器、电源管理)、性能指标(算力、速度、能效比)、成本及功耗预算。架构师在此阶段做出核心决策,如选择处理器内核、总线结构、内存层次等。
- 前端设计(逻辑设计):
- 硬件描述语言(HDL)编码:使用Verilog或VHDL等语言,将架构实现为寄存器传输级(RTL)代码,描述数字电路的数据流与控制逻辑。
- 功能仿真与验证:通过仿真工具,验证RTL代码是否严格符合规格定义,确保逻辑功能的正确性。这是保证芯片“做对”的关键。
- 逻辑综合:使用综合工具,将RTL代码转换为基于特定工艺库的门级网表(由标准逻辑单元如与门、或门、触发器等构成)。
- 后端设计(物理设计):
- 布局规划:规划芯片整体区域,确定核心模块、存储器、I/O接口等的位置。
- 布局与布线:将门级网表中的单元实例化并放置在芯片版图上,然后根据逻辑连接关系进行布线。需优化时序、面积和功耗。
- 时序验证与签核:进行严格的静态时序分析,确保在所有工艺角、电压和温度条件下,芯片都能满足预设的时钟频率要求。同时进行物理验证(设计规则检查DRC、版图与电路图一致性检查LVS),确保设计可制造。
- 流片与测试:将GDSII文件交付晶圆厂制造(流片)。芯片样品回来后,进行严格的测试与调试,确认其实际性能与设计目标一致。
三、 核心挑战与关键技术
- 复杂度管理:随着工艺节点进入纳米尺度,单一芯片集成上百亿晶体管,如何管理其复杂性是首要挑战。这催生了高层次综合、基于平台的设计、IP核复用等方法和商业模式。
- 功耗、性能、面积(PPA)的平衡:设计师永远在PPA这个“不可能三角”中寻找最优解。特别是在移动和AI计算领域,能效比(性能/功耗)成为核心竞争力。
- 先进工艺适配:向7纳米、5纳米、3纳米及更先进节点迈进时,物理效应(如寄生效应、量子隧穿)愈发显著,对设计方法和工具提出了革命性要求,需要与制造工艺深度协同(DTCO)。
- 关键使能技术——EDA工具:EDA是IC设计的“画笔”与“脚手架”。从仿真、综合到布局布线、验证,全流程都依赖于Synopsys、Cadence、Siemens EDA等公司的尖端软件工具。EDA的发展水平直接制约着设计能力的上限。
- IP核的重要性:现代SoC设计大量复用经过验证的第三方IP核(如ARM处理器内核、接口IP、内存控制器等),这极大地加速了设计进程,降低了风险和成本。IP的质量与生态成为设计公司的重要考量。

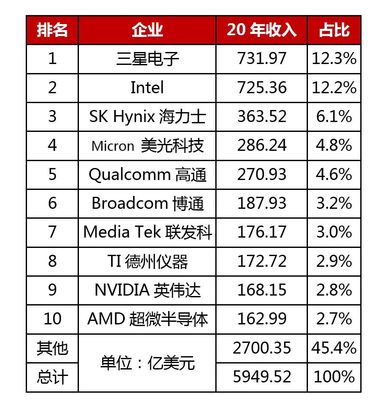

四、 主要设计模式与产业格局
- Fabless(无晶圆厂设计公司):只专注于设计,将制造、封装、测试外包。如高通、英伟达、AMD、联发科及众多中国本土芯片设计公司。这是当今主流的商业模式。
- IDM(集成器件制造商):集设计、制造、封装测试于一体。如英特尔、三星、德州仪器,拥有最强的技术与工艺协同能力,但资本壁垒极高。
- 设计服务与IP授权:如ARM(IP授权)、芯原股份(设计服务与IP),为整个设计产业提供关键的基础组件和服务支持。
五、 未来趋势与展望
- 专用化与领域定制:通用CPU增长放缓,针对AI、自动驾驶、数据中心、物联网等特定场景的专用芯片(ASIC/DSA)成为创新热点,追求极致的能效比。
- Chiplet与先进封装:通过将大型SoC分解为多个小芯片(Chiplet),采用先进封装技术(如2.5D/3D集成)互联,以提升良率、降低成本、实现异构集成,成为延续摩尔定律的重要路径。
- 系统-芯片协同优化:设计范畴从芯片本身向上延伸至系统、软件乃至应用算法,进行全栈优化。特别是在AI芯片领域,软硬件协同设计至关重要。
- EDA与AI的融合:人工智能技术正被引入EDA工具,用于加速设计探索、优化布局布线、预测性能瓶颈,实现设计流程的智能化与自动化。
****
集成电路设计是知识、创意与尖端工具的完美结合,是驱动数字世界不断进化的引擎。从智能手机到超级计算机,从智能汽车到万物互联,每一处数字智能的背后,都凝结着IC设计师的智慧与汗水。理解设计,就握住了理解整个集成电路产业发展的钥匙。
