计算机主板，作为计算机系统的核心枢纽与物理载体，其设计与功能实现深深根植于集成电路技术与电路板工艺的融合。在集成电路设计的宏大背景下，主板的电路板不仅是各类芯片（CPU、芯片组、内存控制器等）的安装平台，更是实现高速、稳定电气互联与信号传输的关键基础。

从集成电路设计的视角审视主板，其电路板（通常为多层印制电路板，PCB）的核心使命是承载并连接由硅晶片封装而成的各类集成电路。这些集成电路本身是微纳尺度上晶体管与电路的精密集合，而主板电路板则是在宏观尺度上为它们构建一个高效、可靠的“高速公路系统”。这涉及到极其复杂的高速信号完整性设计、电源完整性设计以及电磁兼容性设计。

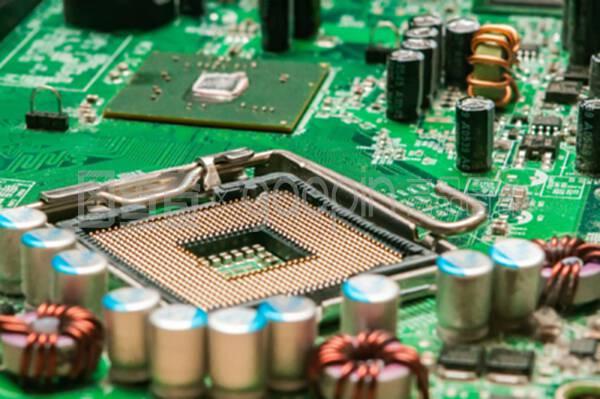

主板电路板为集成电路提供了物理支撑与电气互连。现代CPU、GPU等芯片拥有成千上万个引脚，主板上的CPU插座及其下方复杂的布线层，正是为了将这些引脚与内存、扩展插槽、存储接口等其他部件精确连接。电路板上的铜质导线（走线）的宽度、间距、层叠结构，都经过精密计算，以确保数据信号能以高达数GHz的频率传输而不失真或产生串扰。这直接体现了集成电路设计中对时序、噪声容限的严格要求在系统级板卡设计上的延伸。

主板的电源分配网络是集成电路稳定运行的命脉。高性能处理器功耗巨大，且对电压的稳定性要求极高。主板电路板内部专设的电源层和接地层，配合大量的去耦电容，共同构成了一个低阻抗、低噪声的供电系统，确保瞬间变化的电流需求能得到及时响应，电压波动被控制在毫伏级别。这正是为了满足集成电路芯片内部数十亿晶体管同步开关对电源质量的苛刻需求。

主板电路板的层叠结构与材料选择，深刻影响着系统性能。为容纳密集的走线并控制阻抗，现代主板普遍采用6层、8层甚至更多层的设计。高频信号层通常夹在电源或接地层之间，以形成屏蔽，减少辐射和外界干扰。所使用的FR-4或更高级的高速板材，其介电常数与损耗角正切值都经过精心挑选，以最小化信号在传输过程中的衰减和延迟，这直接服务于集成电路设计中不断攀升的时钟频率。

主板上的许多功能模块，如时钟发生器、电源管理芯片、板载网卡或声卡芯片，其本身也是特定功能的集成电路。它们的布局、与主芯片的连接路径，都需要在电路板设计阶段进行协同优化，这本身就是系统级芯片设计思想在板级的一种体现。

计算机主板的电路板远非被动的连接底板。在集成电路设计的驱动下，它已演变为一个高度复杂、充满工程智慧的主动式互连与供电平台。其设计是集成电路芯片特性与整机系统需求之间的关键桥梁，直接决定了计算机系统的最终性能、稳定性与扩展能力。每一次集成电路制程的进步与架构的革新，都必然对主板电路板的设计提出新的、更严峻的挑战，推动着材料、工艺与设计方法的持续演进。
